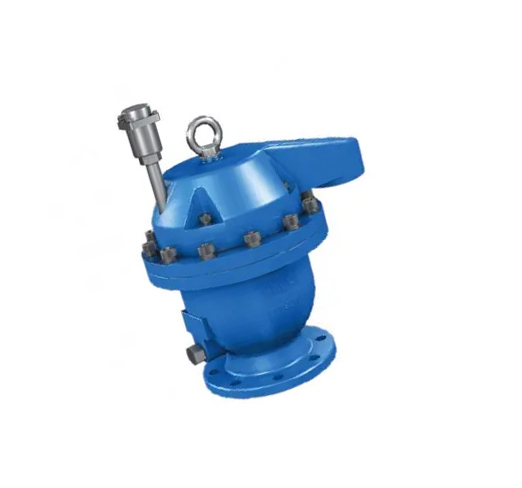

Воздушный клапан комбинированный (вантуз) HALSE PN16 150 мм
Артикул: F-15910
168 800.00 за шт.
Наличие уточняйте
Для расчёта заявки свяжитесь с нашими менеджерами по электронной почте order@fs-sintez.ru или по телефону.
Воздушный клапан (вантуз) комбинированный HALSE, диаметр 150 мм, PN 16. Применяются для впуска и выпуска воздуха из систем водоснабжения и водоотведения, при закрытии задвижки, остановке насоса или разделении водяного столба.
Описание и технические характеристики комбинированного воздушного клапана (вантуза) PN16, 150 мм
- Номинальный диаметр (DN)
- 150 мм
- Материал корпуса
- Чугун ВЧ45 (QT450)
- Материал уплотнительного кольца
- NBR
- Материал крепежа
- Нержавеющая сталь AISI 304
- Материал поплавка
- Нержавеющая сталь AISI 304
- Материал шайбы
- Нержавеющая сталь AISI 304
- Материал разъемного штифта
- Нержавеющая сталь AISI 304
- Материал плавающего поршня
- PP
- Материал стопорной втулки
- Q235
- Материал крышки
- Чугун ВЧ45 (QT450)
Другие диаметры комбинированных воздушных клапанов:
| L, мм | L1, мм | Н, мм | Н1, мм | |
|---|---|---|---|---|
| Воздушный клапан комбинированный (вантуз) HALSE PN16 65 мм | 289 | 220 | 324 | 297 |
| Воздушный клапан комбинированный (вантуз) HALSE PN16 80 мм | 339 | 248 | 381 | 351 |
| Воздушный клапан комбинированный (вантуз) HALSE PN16 100 мм | 405 | 290 | 436 | 408 |
| Воздушный клапан комбинированный (вантуз) HALSE PN16 150 мм | ||||
| Воздушный клапан комбинированный (вантуз) HALSE PN16 200 мм | 581 | 400 | 576 | 542 |
- L: 501 мм
- L1: 350 мм
- H: 506 мм
- H1: 472 мм
1. Корпус, 2. Поплавок, 3. Шайба, 4. Разъемный штифт, 5. Поплавковый поршень, 6. Уплотнение, 7. Стопорная втулка, 8. Уплотнительное кольцо, 9. Крышка, 10. Винт, 11. Пружинная шайба, 12. Шайба, 13. Соединительная трубка, 14. Уплотнительное кольцо, 15. Верхняя крышка, 16. Сердечник, 17. Выпускной клапан, 18. Соединительная трубка, 19. Болт с проушиной, 20. Винт, 21. Пружинная шайба, 22. Шайба, 23. Опорная рама, 24. Шумоподавляющая пластина, 25. Шумоподавляющая пружина, 26. Фильтрующая сетка, 27. Стопорное кольцо отверстия, 28. Внешний шестипозиционный штекер, 29. Гайка
