Дисковый поворотный затвор TECFLY VPI 4448-02 PN10/16 125 мм межфланцевый с ручкой
Артикул: F-6653
По запросу
Наличие уточняйте
Для расчёта заявки свяжитесь с нашими менеджерами по электронной почте order@fs-sintez.ru или по телефону.
Дисковый поворотный затвор Tecofi VPI TECFLY 4448-02 с ручкой, межфланцевый, диаметр 125 мм, PN 10/16, вес 6,3 кг, диск из чугуна, применяется в системах холодного и горячего водоснабжения, водоотведения, пожаротушения, вентиляции и кондиционирования.

Описание и технические характеристики

Давление
PN10/16
Вес
6,3 кг
Длина
55,5 мм
Материал
ковкий чугун
Номинальный диаметр (DN)
125 мм
Отправьте нам список необходимой продукции через форму или на электронную почту order@fs-sintez.ru, наши менеджеры рассчитают стоимость и свяжутся с Вами в кратчайшие сроки.
Офис в Санкт-Петербурге:
+7 (812) 317-03-33
Офис в Краснодаре:
+7 (861) 205-05-49

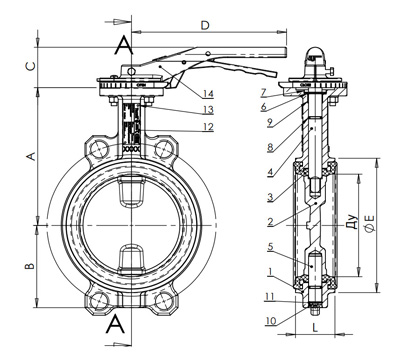

Чертёж Дисковый поворотный затвор TECFLY VPI 4448-02 PN10/16 125 мм межфланцевый с ручкой
  • L: 55,5 мм
  • A: 190 мм
  • B: 105 мм
  • C: 52,5 мм
  • D: 220 мм
1. Корпус, 2. Диск, 3. Манжета, 4. Верхний шток, 5. Нижний шток, 6. Стопорное кольцо, 7. Пыльник, 8. Кольцевая прокладка, 9. Вкладыш, 10. Пробка, 11. Стопорное кольцо, 12. Шильда, 13. Заклепка, 14. Ручка
